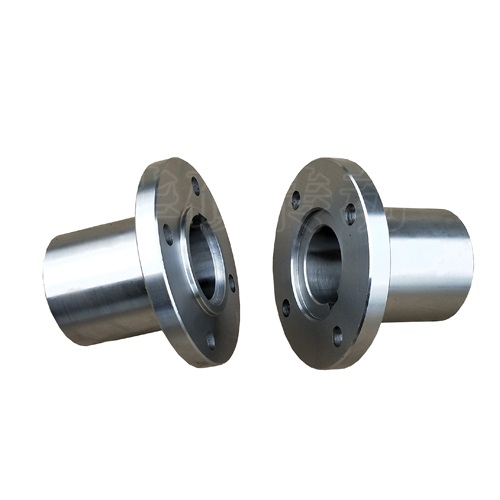

【產品名稱】YL型凸緣聯軸器，YLD型凸緣聯軸器
【產品型號】YL型，YLD型（新標GY型，GYS型，GYH型）
【產品類型】凸緣聯軸器（剛性聯軸器）
【產品結構】主從動端半聯軸器，彈墊，螺母，高強螺栓等
【產品材質】45#鋼，ZG35，鍛鋼件，42Crmo，304不銹鋼
【產品應用】一般常用于載荷平穩，高速或傳動精度要求較高的軸系傳動。
【產品規格】
YL型凸緣聯軸器基本性能參數mm
型號大?。篩L1-YL10
公稱扭矩Tn：63-10000N.m
許用轉速n：6300-1200r/min
軸孔直徑d：24-250mm
軸孔長度L：38-410mm
聯軸器外徑D：120-590mm
脖粗：48-400mm
兩半聯軸器法蘭總厚度：36-124mm
轉動慣量：0.006kg.㎡

GY型凸緣聯軸器基本主要參數尺寸
型號大?。篏Y1-GY13
公稱轉矩Tn：25-100000N.m
許用轉速n：12000-1600r/min
軸孔直徑d：19-250mm
軸孔長度L：30-410mm
聯軸器最大外徑D：80-590mm
脖粗：30-400mm
兩半聯軸器法蘭厚度b：26-110mm
重量范圍：1.16-611.9Kg
結構簡單、成本低、可傳遞較大轉矩，故當轉速低、無沖擊、軸的剛性大。

【產品圖紙】http://www.shikangneng.com/index.php/content/202
【注意事項】零件變化
變更前凸緣聯軸器：所含零件包括半聯軸器（材料HT200、ZG270-500、35）、螺栓（性能等級為4.8、8.8級）非金屬性鎖緊螺母（性能等級為5、8級）
變更后凸緣聯軸器：所含零件包括半聯軸器（材料：35）對中環（材料：35）螺栓（性能等級8.8級）螺母（性能等級8級）
